Manguera Submarina, con Collares Flotantes

Comentarios

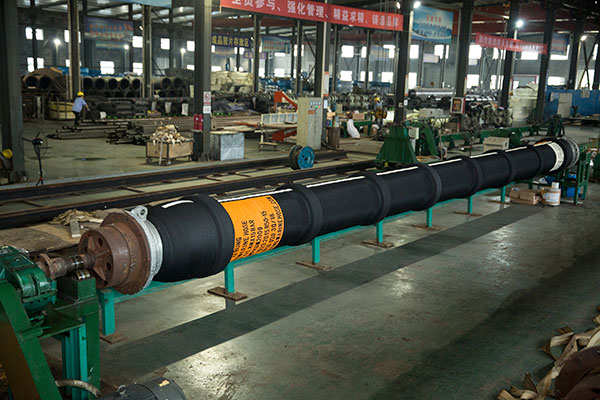

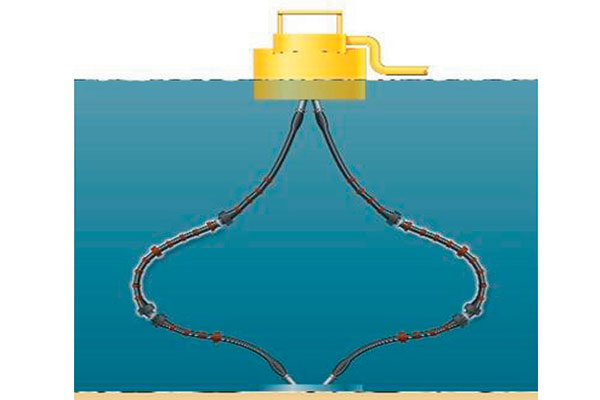

La manguera submarina es una manguera de transporte de petróleo importante en la industria marítima. Es adecuada para la conexión con colectores submarinos (también conocidos como manifolds submarinos) con tuberías principales submarinas instaladas en la sarta de mangueras del sistema de amarre monoboya. Este tipo de manguera submarina está disponible con carcasa simple o doble carcasa.

Estándares
Nuestras mangueras submarinas están diseñadas y fabricadas de acuerdo con los estándares OCIMF (Foro Marítimo Internacional de Compañías Petroleras) y han pasado la certificación del sistema de gestión de calidad ISO 9000:2001.

Características
Presión nominal de trabajo: 15, 19 o 21 bar
Factor de seguridad: 5:1
Continuidad eléctrica: Eléctricamente continua

Parámetros Técnicos
(Los siguientes datos se han establecido con presiones nominales de trabajo de 15,19,21 bar)

Diámetro Interior
mm 		Peso en Aire/Vacío
kg 		Diámetro Exterior
mm 		Radio Min. de Curvatura
m

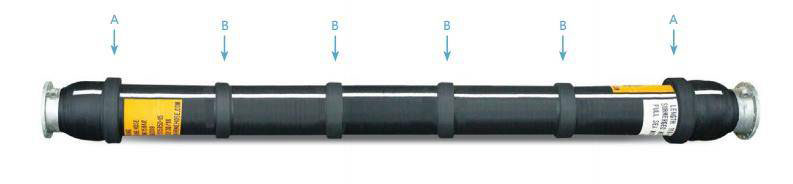

9.1m 10.7m 12.2m A B
150(6") 372/144 415/161 458/178 368 254 0.6(2.0')
200(8") 505/217 561/242 617/267 471 311 0.8(2.8')
250(10") 681/282 762/311 843/340 471 368 1.0(3.3')
300(12") 942/346 1052/381 1162/416 581 471 1.2(4.0')
400(16") 1389/592 1559/659 1729/726 697 581 1.6(5.3')
500(20") 1840/837 2072/928 2304/1019 799 697 2.0(6.6')
600(24") 2704/1254 3030/1399 3356/1544 946 799 2.4(8.0')

Nota: Podemos fabricar mangueras con otras especificaciones bajo pedido del cliente.

Certificados

  • Informe de Pruebas BV (Prototipo de Manguera Flotante de Carcasa Simple-DN300mm)
  • Informe de Pruebas BV (Prototipo de Manguera Flotante de Carcasa Simple-DN600mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN300mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN600mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN600mm)
  • Informe de prueba BV (prototipo flotante de doble carcasa -DN600mm)
