Manguera Flotante, de Conexión a Buque

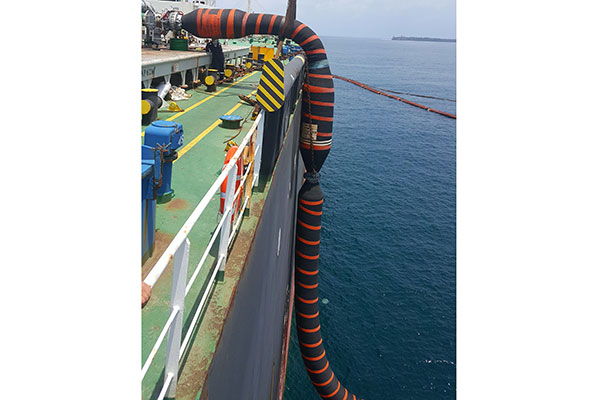

Este modelo se instala a un lado de las embarcaciones petroleras. Las mangueras flotantes de conexión a buque, también conocidas con mangueras flotantes tipo tanker rail, han sido diseñadas para conectarse a los colectores finales de línea submarina (PLEM) de las unidades flotantes de producción, almacenamiento y descarga (FPSO).

Pruebas Realizadas en Mangueras Flotantes de Conexión a Buque
Durante el proceso de producción de mangueras flotantes de conexión a buque, se pueden realizar pruebas de acuerdo con la norma de calidad GMPHOM 2009 o de acuerdo con las normas especificadas por el cliente, para así garantizar un alto nivel de seguridad y rendimiento de las mangueras que serán utilizadas en aplicaciones marinas.

Características
1. Las mangueras flotantes están disponibles con carcasa simple o carcasa doble.
2. Presión nominal de trabajo: 21 bar
3. Reserva min. de flotabilidad: 20% o según requerimiento del cliente.
4. Continuidad eléctrica: eléctricamente discontinua
5. Las mangueras flotantes de conexión a buque tienen un sistema fiable y eficaz para la detección e indicación de fugas. El detector reaccionará rápidamente ante cualquier fuga después de que se haya detectado un daño en la carcasa principal. De esta manera, el operario podrá retirar rápidamente la manguera dañada. Gracias a esto, se logra reducir significativamente las pérdidas económicas y/o impactos en el medio ambiente marino.

Parámetros Técnicos

Diámetro Interior
mm
Peso en Aire/Vacío
kg
Diámetro Exterior
mm
Radio Min. de Curvatura
m

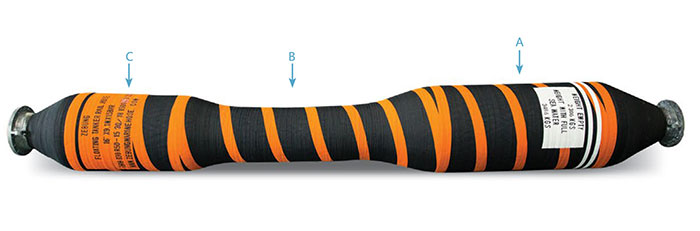

9.1m 10.7m 12.2m A B C
150(6") 524 576 628 500 290 440 0.6(2.0')
200(8") 726 817 908 560 350 530 0.8(2.7')
250(10") 931 1037 1143 690 420 530 1.0(3.3')
300(12") 1091 1225 1359 810 490 640 1.2(4.0')
400(16") 1650 1839 2028 1000 580 840 1.6(5.3')
500(20") 2200 2550 2800 1100 720 1000 2.0(6.7')

Nota: Podemos fabricar mangueras con otras especificaciones bajo pedido del cliente.
