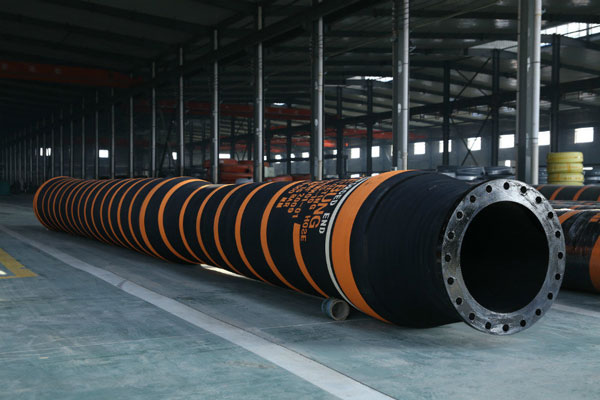

  5. Manguera Marina Semi-Flotante, Reforzada en Un Extremo

Manguera submarina para trasvase de petróleo, GNL y PG

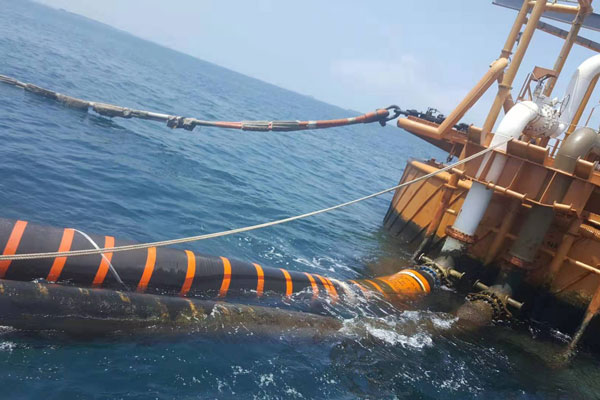

Las mangueras semi-flotantes con un extremo reforzado, se utilizan junto con un sistema de boyas de amarre de un solo punto, también llamado sistema de monoboya CALM (Sistema Catenario de Anclaje), para transportar crudo y fluidos petrolíferos entre la FPSO (unidad flotante de producción, almacenamiento y descarga) y el buque cisterna.

Pruebas Realizadas en Mangueras Marinas Semi-Flotantes
Durante el proceso de producción de mangueras semi-flotantes, se pueden realizar pruebas de acuerdo con la norma de calidad GMPHOM 2009 o de acuerdo con las normas especificadas por el cliente, para así garantizar un alto nivel de seguridad y rendimiento de las mangueras que serán utilizadas en aplicaciones marinas.

Características
1. Estas mangueras han sido especialmente diseñadas para conectarse al sistema de tuberías de unidades flotantes de producción, almacenamiento y descarga (FPSO).
2. Las mangueras flotantes están disponibles con carcasa simple o carcasa doble.
3. Presión nominal de trabajo: 21 bar.
4. Reserva min. de flotabilidad: 20% o según requerimiento del cliente.
5. Continuidad eléctrica: eléctricamente discontinua o según requerimiento del cliente.
6. Las mangueras semiflotantes reforzadas en un extremo tienen un sistema fiable y eficaz para la detección e indicación de fugas. El detector reaccionará rápidamente ante cualquier fuga después de que se haya detectado un daño en la carcasa principal. De esta manera, el operario podrá retirar rápidamente la manguera dañada. Gracias a esto, se logra reducir significativamente las pérdidas económicas y el impacto en el medio ambiente marino.

Parámetros Técnicos
(Los siguientes datos se han establecido con presiones nominales de trabajo de 15,19,21 bar)

Diámetro Interior
mm
Peso en Aire/Vacío
kg
Diámetro Exterior
mm
Radio Min. de Curvatura
m

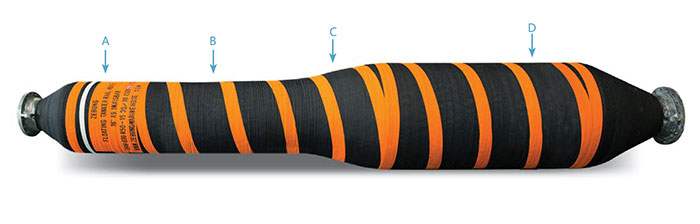

9.1m 10.7m 12.2m A B C D
150(6") 428 478 528 340 220 340 410 0.9(3')
200(8") 556 623 690 400 270 400 480 1.2(4')
250(10") 840 941 1042 460 330 480 560 1.5(5')
300(12") 1021 1143 1265 520 390 570 650 1.8(6')
400(16") 1894 2164 2434 600 530 760 850 2.4(8')
500(20") 2450 2740 3030 760 630 880 960 3.0(10')
600(24") 3615 4000 4385 850 740 1050 1130 3.6(12')

Nota: Podemos fabricar mangueras con otras especificaciones bajo pedido del cliente.

Certificados

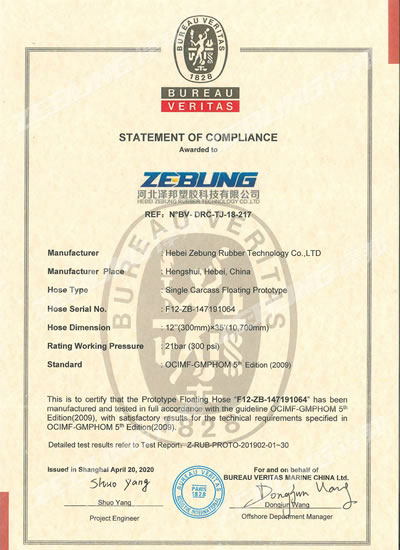

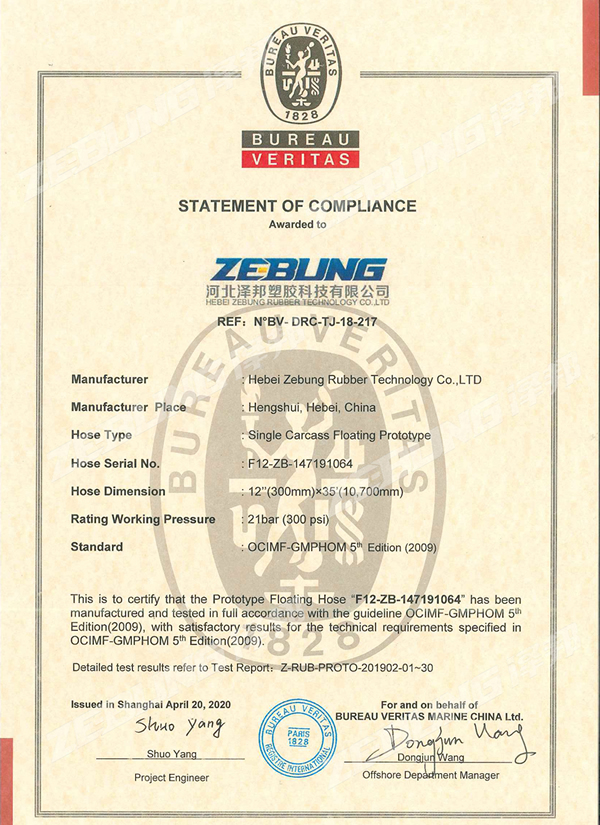

  • Informe de Pruebas BV (Prototipo de Manguera Flotante de Carcasa Simple-DN300mm)

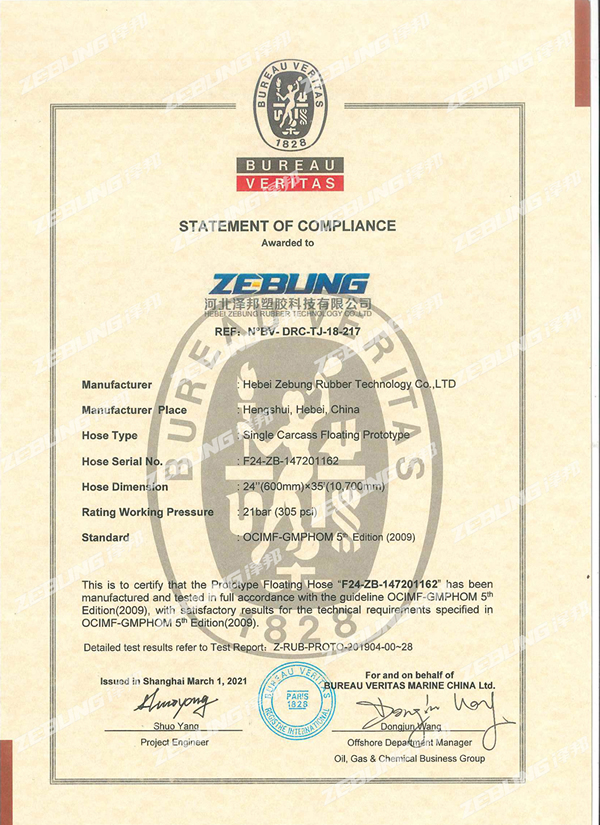

  • Informe de Pruebas BV (Prototipo de Manguera Flotante de Carcasa Simple-DN600mm)

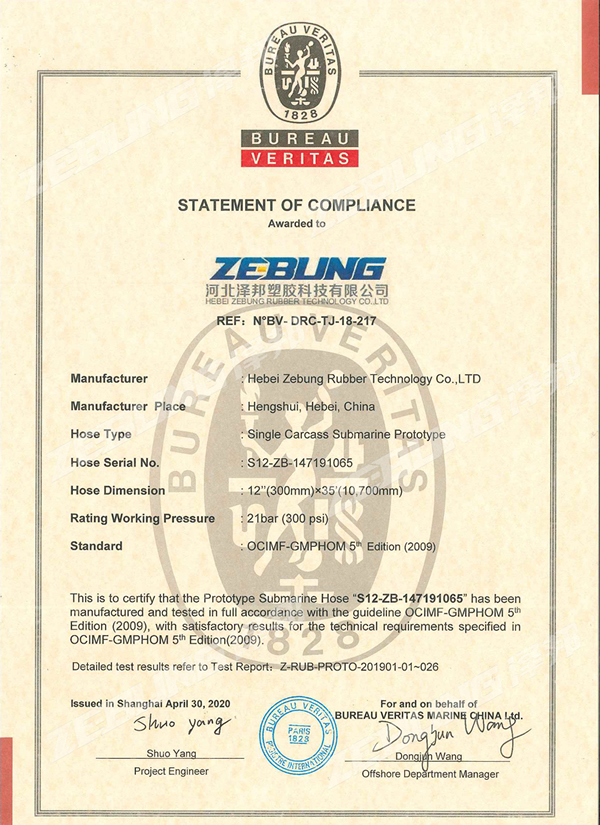

  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN300mm)

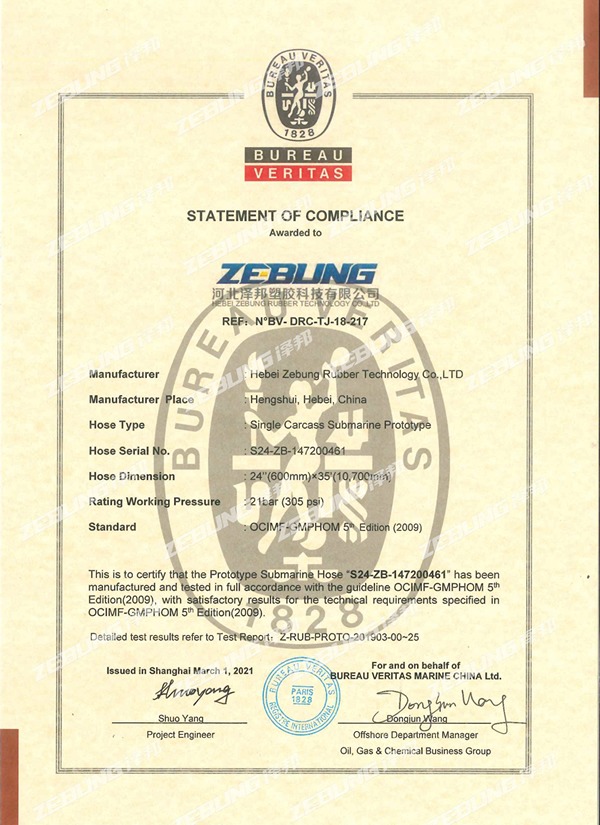

  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN600mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN600mm)

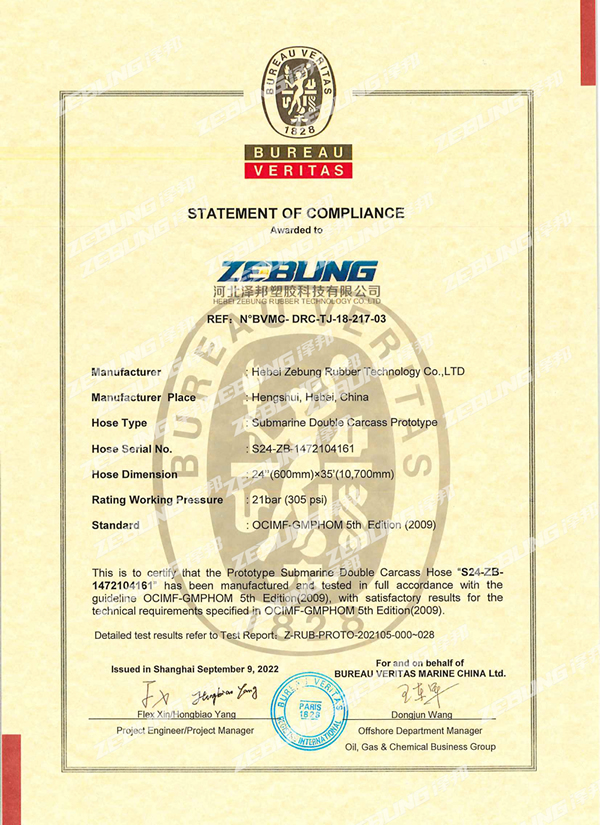

  • Informe de prueba BV (prototipo flotante de doble carcasa -DN600mm)
