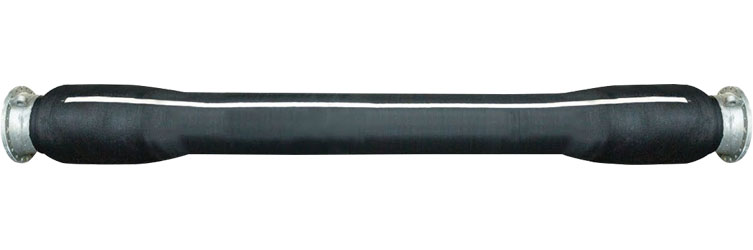

Manguera Submarina, Reforzada en un Extremo sin Collares Flotantes

Comentarios

Este modelo de mangueras submarinas no tiene collares flotantes, están revestidas con textil reforzado con elastómeros. Esta manguera submarina, reforzada en un extremo, se utiliza para conectar sistemas de boyas, manifolds submarinos, etc.

Características
Presión nominal de trabajo: 15, 19 o 21 bar
Factor de seguridad: 5:1
Continuidad eléctrica: eléctricamente discontinua o según requerimiento del cliente.

Parámetros Técnicos
(Los siguientes datos se han establecido con presiones nominales de trabajo de 15,19,21 bar)

Diámetro Interior
mm 		Peso en Aire/Vacío
kg 		Diámetro Exterior
mm 		Radio Min. de Curvatura
m
9.1m 10.7m 12.2m A B
150(6") 342/137 380/152 418/167 305 210 0.6(2.0')
250(10") 639/272 712/299 785/326 415 320 1.0(3.3')
300(12") 810/305 902/334 994/363 485 375 1.2(4.0')
400(16") 1216/560 1359/619 1502/678 575 475 1.6(5.3')
500(20") 1600/778 1792/858 1984/938 695 580 2.0(6.6')
600(24") 2404/1180 2680/1309 2956/1438 810 700 2.4(8.0')

Nota: Podemos fabricar mangueras con otras especificaciones bajo pedido del cliente.

Certificados

  • Informe de Pruebas BV (Prototipo de Manguera Flotante de Carcasa Simple-DN300mm)
  • Informe de Pruebas BV (Prototipo de Manguera Flotante de Carcasa Simple-DN600mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN300mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN600mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN600mm)
  • Informe de prueba BV (prototipo flotante de doble carcasa -DN600mm)
