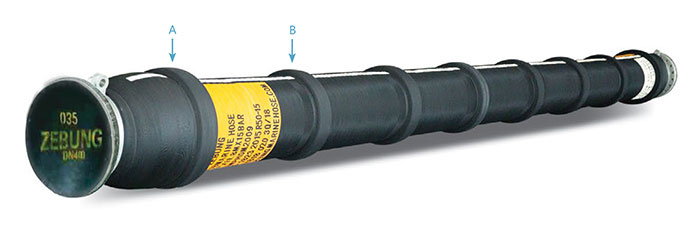

Manguera Submarina, Reforzada en un Extremo con Collares Flotantes

Zebung es una compañía avalada por casi 20 años de experiencia en mangueras para aplicaciones marinas; tenemos la capacidad de diseñar y fabricar las mangueras submarinas de calidad excepcional, considerando muchos factores como la profundidad del agua, la marea, la deriva de las boyas y los patrones de las olas. Ofrecemos mangueras de carcasa simple y mangueras de carcasa doble con especificaciones según los requerimientos de cada cliente.

Para garantizar una alta calidad, el revestimiento interior de la manguera submarina está hecho de textil reforzado con elastómeros. Esta manguera submarina reforzada en un extremo se utiliza para conectar el sistema de amarre de punto único (SPM) y el manifold submarino, y es adecuada para el transporte continuo de fluidos a un caudal de 21 metros por segundo.

Estándares
Nuestras mangueras submarinas están diseñadas y fabricadas de acuerdo con los estándares OCIMF (Foro Marítimo Internacional de Compañías Petroleras) y han pasado la certificación del sistema de gestión de calidad ISO 9000:2001.

Parámetros Técnicos
(Los siguientes datos se han establecido con presiones nominales de trabajo de 15,19,21 bar)

Diámetro Interior
mm
Peso en Aire/Vacío
kg
Diámetro Exterior
mm
Radio Min. de Curvatura
m
9.1m 10.7m 12.2m A B
150(6") 382/144 419/161 456/178 368 254 0.6(2.0')
200(8") 485/218 541/243 596/268 471 311 0.8(2.8')
250(10") 575/286 756/315 837/344 471 368 1.0(3.3')
300(12") 893/327 1003/372 1013/417 581 471 1.2(4.0')
400(16") 1808/659 2028/726 2248/793 697 581 1.6(5.3')
500(20") 2412/928 2694/1019 2976/1110 799 697 2.0(6.6')
600(24") 3369/1367 3775/1572 4181/1659 946 799 2.4(8.0')

Nota: Podemos fabricar mangueras con otras especificaciones bajo pedido del cliente.

Certificados

  • Informe de Pruebas BV (Prototipo de Manguera Flotante de Carcasa Simple-DN300mm)
  • Informe de Pruebas BV (Prototipo de Manguera Flotante de Carcasa Simple-DN600mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN300mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN600mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN600mm)
  • Informe de prueba BV (prototipo flotante de doble carcasa -DN600mm)
