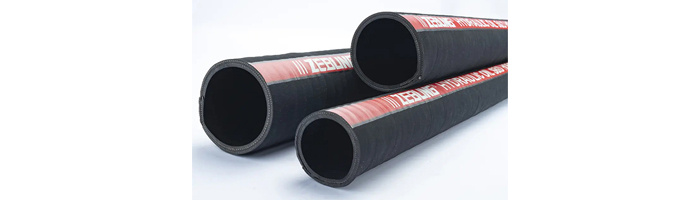

Manguera de descarga de aceite hidráulico

La manguera de descarga de aceite hidráulico desempeña un rol fundamental en el transporte de aceite hidráulico, siendo muy utilizada en los sistemas de retorno de aceite de maquinaria, vehículos de construcción y diversos sectores industriales. Su versatilidad se extiende a las industrias química, petrolera y de transporte de líquidos.
Con una funcionalidad sólida, altos estándares de seguridad y gran adaptabilidad, esta manguera se destaca como un producto seguro e indispensable en su campo. Garantiza una transferencia de fluidos eficaz y mantiene la integridad operativa en todas sus aplicaciones.

Información básica
  • Tubo interno: Compuesto de nitrilo + caucho butílico (resistencia a la tracción ≥7MPa)
  • Refuerzo: Cordón textil de una/dos capas trenzado o cordón textil envuelto
  • Cubierta externa: Butilo + compuesto de caucho de cloropreno (resistencia a la tracción ≥9MPa)
  • Temperatura de trabajo: -20°C a 80°C
  • Factor de seguridad: 3:1
  • Color: Disponible en varios colores como negro, rojo, etc.
Dos opciones disponibles

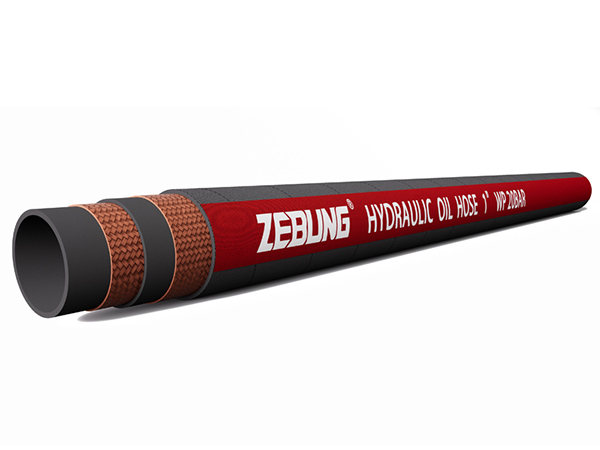

1. Manguera de suministro de aceite hidráulico (la capa de refuerzo utiliza un proceso de tejido)

Características

Excelente resistencia al aceite: El tubo interno tiene una buena resistencia al aceite, facilita el transporte de aceite hidráulico sin degradación por periodos largos.
Cubierta externa de gran resistencia: La cubierta externa se destaca por su solidez y una buena resistencia a la abrasión, a fin de garantizar un rendimiento fiable en diferentes condiciones de trabajo.

Aplicaciones
  • Maquinaria: Se utiliza en sistemas hidráulicos de diferentes máquinas y equipos para la transferencia de fluidos y la generación de energía.
  • Automotriz: Se usa en sistemas hidráulicos automotrices para la dirección asistida, el frenado y el control de la transmisión.
  • Construcción: Empleado en maquinaria de construcción como excavadoras, cargadoras y grúas para la transferencia de fluidos hidráulicos.
  • Agricultura: Utilizado en maquinaria agrícola como tractores y cosechadoras para realizar operaciones hidráulicas en sistemas de elevación, dirección y control.

Parámetros técnicos

Código del producto Diámetro interno Diámetro externo Presión de trabajo Presión de rotura Peso Longitud máx.
mm pulgadas mm bar psi bar psi kg/m m
HODB006-300 6 1/4" 14 20 300 60 900 0.17 100
HODB008-300 8 5/16" 16 20 300 60 900 0.21 100
HODB010-300 10 3/8" 18 20 300 60 900 0.24 100
HODB013-300 13 1/2" 22 20 300 60 900 0.34 100
HODB016-300 16 5/8" 26 20 300 60 900 0.46 100
HODB019-300 19 3/4" 29 20 300 60 900 0.53 100
HODB022-300 22 7/8" 34 20 300 60 900 0.65 100
HODB025-300 25 1" 37 20 300 60 900 0.71 100

Nota: las especificaciones, presiones, colores y otros parámetros pueden personalizarse en base a los requerimientos específicos de los clientes.

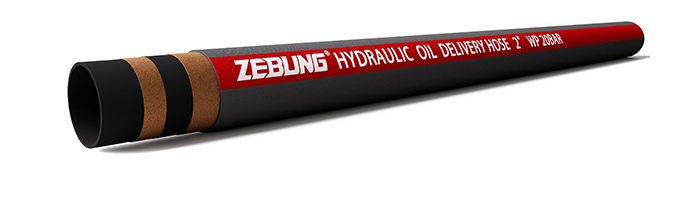

2. Manguera de suministro de aceite hidráulico (refuerzo en espiral)

Aplicaciones

La manguera de suministro de diésel y gasolina, gracias a su capa de refuerzo que requiere un proceso de enrollado, tiene una cubierta externa caracterizada por una gran solidez y una extraordinaria resistencia a la abrasión. Este diseño confiere fiabilidad y larga vida útil a pesar de ser sometida a diferentes ambientes y condiciones de funcionamiento, lo que la convierte en la opción ideal y más segura para el transporte de diésel y gasolina.

Código del producto Diámetro interno Diámetro externo Presión de trabajo Presión de rotura Peso Longitud máx.
mm pulgadas mm bar psi bar psi kg/m m
HOD019-150 19 3/4" 30.4 10 150 30 450 0.62 61
HOD025-150 25 1" 36.4 10 150 30 450 0.77 61
HOD032-150 32 1-1/4" 43.8 10 150 30 450 0.95 61
HOD038-150 38 1-1/2" 50.8 10 150 30 450 1.21 61
HOD045-150 45 1-3/4" 57.8 10 150 30 450 1.40 61
HOD051-150 51 2" 63.8 10 150 30 450 1.56 61
HOD064-150 64 2-1/2" 77.8 10 150 30 450 2.19 61
HOD076-150 76 3" 89.8 10 150 30 450 2.56 61
HOD089-150 89 3-1/2" 102.8 10 150 30 450 2.95 61
HOD102-150 102 4" 116.6 10 150 30 450 3.34 61
AD019-300 19 3/4" 30.4 20 300 60 900 0.62 61
AD025-300 25 1" 36.8 20 300 60 900 0.77 61
AD032-300 32 1-1/4" 45.8 20 300 60 900 1.20 61
AD038-300 38 1-1/2" 51.8 20 300 60 900 1.39 61
AD045-300 45 1-3/4" 58.8 20 300 60 900 1.60 61
AD051-300 51 2" 64.8 20 300 60 900 1.79 61
AD064-300 64 2-1/2" 78.6 20 300 60 900 2.19 61
AD076-300 76 3" 91.4 20 300 60 900 2.75 61
AD089-300 89 3-1/2" 106.4 20 300 60 900 3.53 61
AD102-300 102 4" 119.4 20 300 60 900 4.00 61

Nota: las especificaciones, presiones, colores y otros parámetros pueden personalizarse en base a los requerimientos específicos de los clientes.
